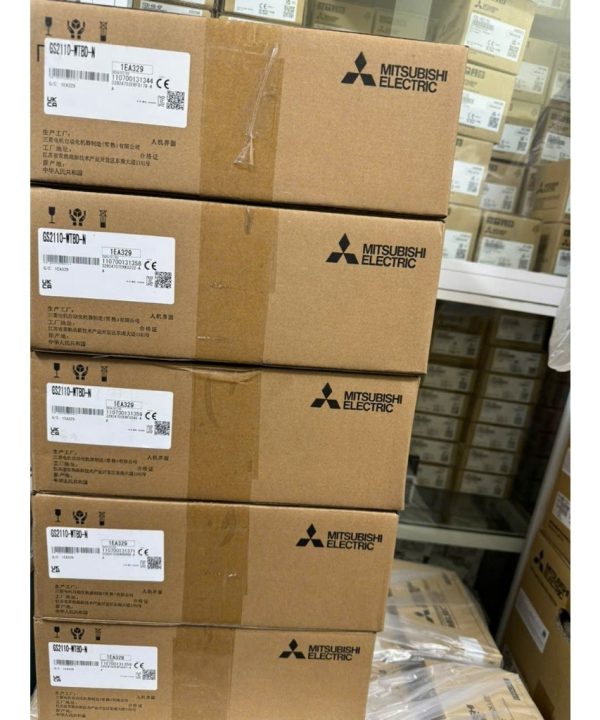

Màn hình HMI Mitsubishi GS2107-WTBD-N GS2110-WTBD GT2103 GT2104-RTBD New

Màn hình HMI Mitsubishi GS2107-WTBD-N GS2110-WTBD GT2103 GT2104-RTBD New

Thông số kỹ thuật – Mitsubishi GOT Simple (GS Series)

1. Màn hình hiển thị

• Loại màn hình: TFT màu.

• Kích thước hiển thị:

o GS2110-WTBD: 10 inch (222 × 132.5 mm).

o GS2107-WTBD: 7 inch (154 × 85.9 mm).

• Độ phân giải: 800 × 480 (WVGA).

• Số màu hiển thị: 65,536 màu.

2. Cảm ứng

• Loại: Analog resistive (một điểm chạm).

• Tuổi thọ: khoảng 1 triệu lần nhấn.

• Lực nhấn: ≤ 0.98 N.

3. Nguồn điện

• Điện áp cấp: 24 VDC (±10 %, –15 %).

• Công suất tiêu thụ tối đa:

o GS2110: ≤ 7.6 W (317 mA/24 V).

o GS2107: ≤ 6.5 W (271 mA/24 V).

• Công suất khi tắt đèn nền: ≤ 3.8 W.

• Dòng khởi động (inrush): ≤ 17 A trong 6 ms.

• Khả năng chịu mất nguồn ngắn: ≤ 5 ms.

• Chống nhiễu điện: IEC 61000-4-4, 2 kV.

4. Giao tiếp

• RS-232C: 1 cổng (D-Sub 9 pin).

• RS-422: 1 cổng (D-Sub 9 pin).

• Ethernet: 100BASE-TX/10BASE-T (RJ-45).

• USB: Mini-B (thiết bị), tốc độ 12 Mbps.

• Khe cắm thẻ nhớ: SD/SDHC.

• Âm báo: Loa tích hợp (buzzer).

5. Kích thước & trọng lượng

• GS2110: 272 × 214 × 56 mm, khoảng 1.3 kg.

• GS2107: 206 × 155 × 50 mm, khoảng 0.9 kg.

6. Môi trường làm việc

• Nhiệt độ hoạt động: 0…50 °C.

• Nhiệt độ lưu trữ: –20…60 °C.

• Độ ẩm: 10…90 % RH, không ngưng tụ.

• Độ cao lắp đặt: ≤ 2000 m.

• Cấp bảo vệ: IP65F (mặt trước).

• Chống rung: 5–8.4 Hz, 3.5 mm; 8.4–150 Hz, 9.8 m/s².

• Chống sốc: 147 m/s² (15 G).
