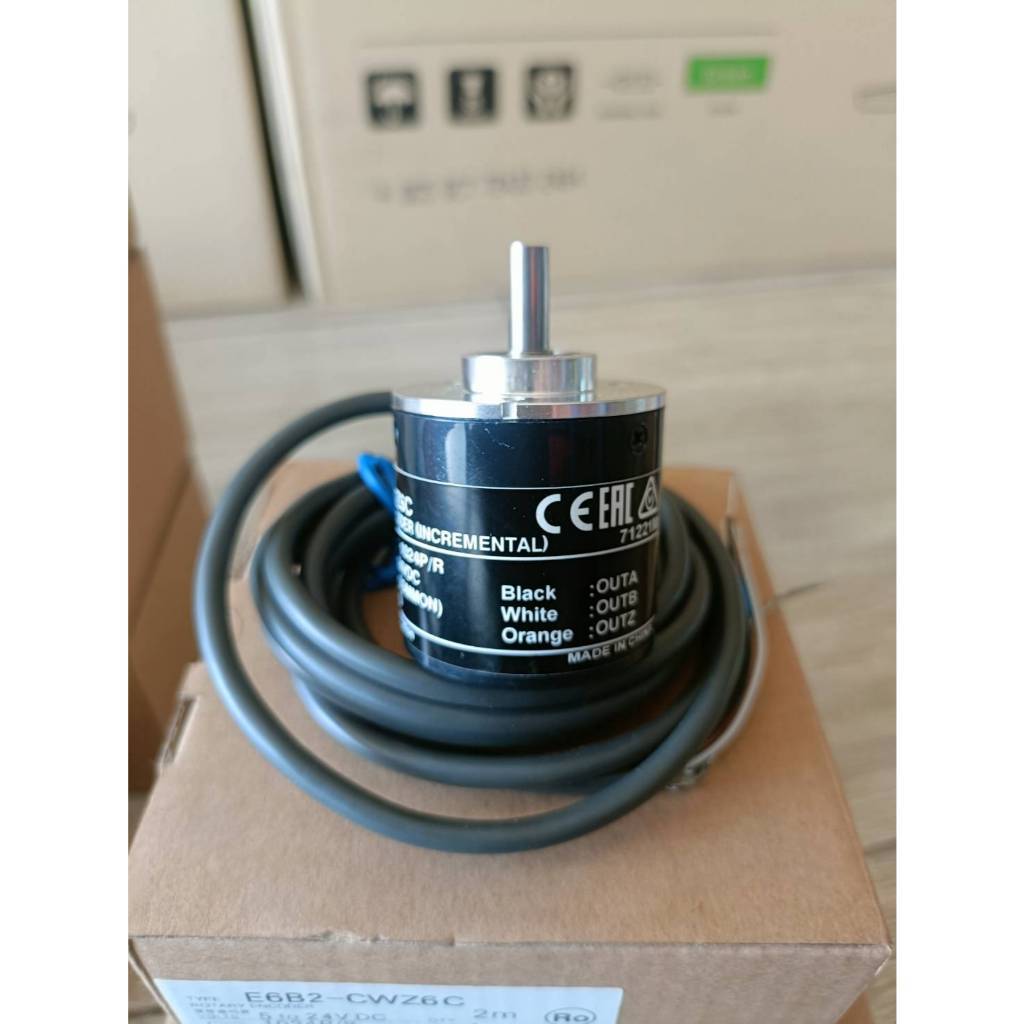

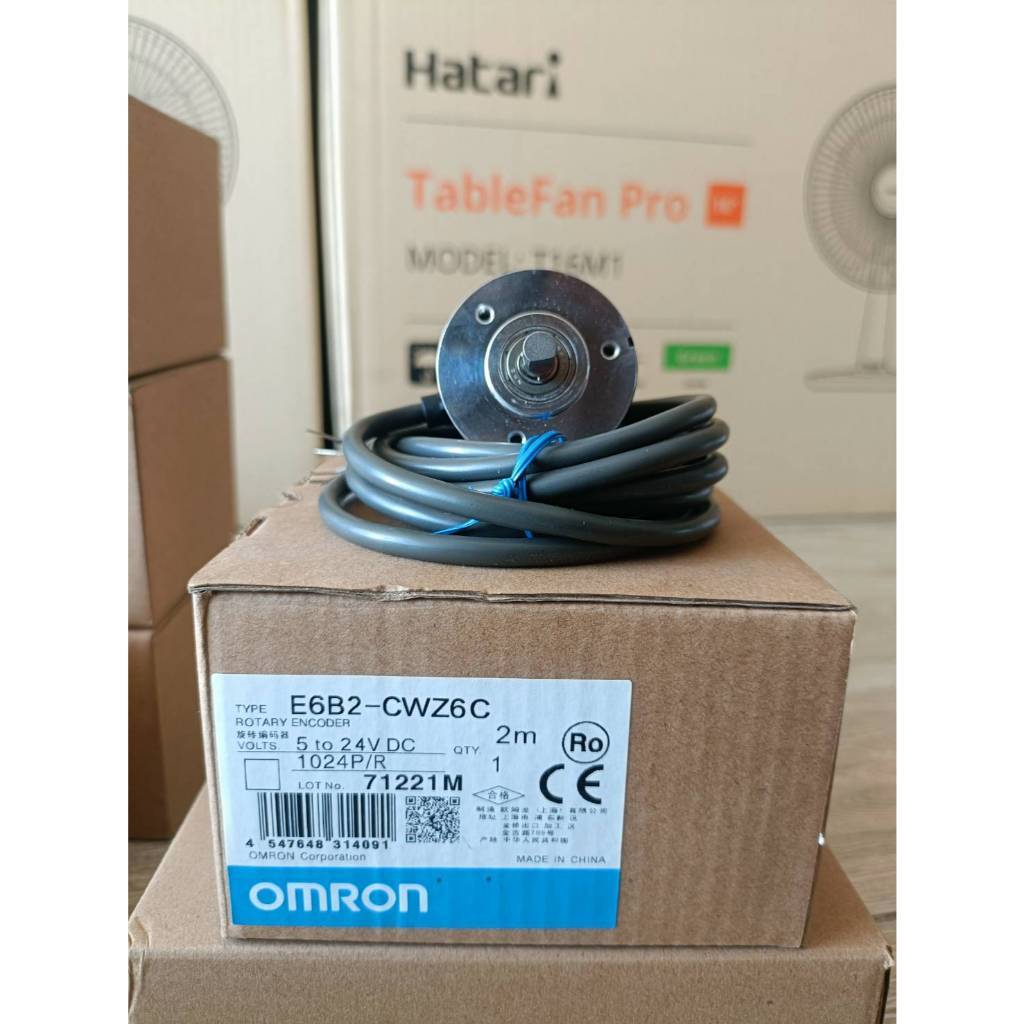

Bộ mã hóa quay Omron E6B2-CWZ6C 1024P/R Hoàn Toàn Mới

Bộ mã hóa quay Omron
E6B2-CWZ6C 1024P/R
Phân loại mô hình trục gia tăng
Đường kính đường kính 50mm.
Nguồn điện áp 5 đến 24 VDC (-5% đến + 15%) Ripple (P-P) 5% Max.
Tiêu thụ hiện tại tối đa 80 ma.
Độ phân giải 1024 P/R
Dòng vào khoảng 9 A (0.3 ms)
Pha đầu ra A, B và Z
Bộ thu mở NPN loại đầu ra điều khiển
Tải nguồn điện áp tối đa 30 V. DC
Dòng chìm tối đa 35 ma.
Điện áp dư tối đa 0.4 V (tại dòng điện chìm 35 ma)
Điểm bắt đầu được trang bị
Tối đa tần số đáp ứng 100 kHz
Chênh lệch pha trên đầu ra 90 ± 45 ° giữa A và B (1/4 t ± 1/8 t)
Thời gian tăng giảm của đầu ra tối đa 1 µs (Chiều dài cáp: 2 m, điện áp đầu ra: 5 V, Điện Trở Tải: 1 kΩ)
Mô-men xoắn khởi động 10 mn. m max.
Mô men quán tính 1×10-6 kg. Tối đa m2.
Hướng tâm tải trục: 50 N
Lực đẩy: 30 N
Tối đa xoay cho phép 6000 r/phút
Bảo vệ cắt ngắn đầu ra mạch bảo vệ
Bảo vệ phân cực ngược nguồn điện
Nhiệt độ môi trường hoạt động: -10 đến 70 ℃ (không đóng băng)
Lưu trữ: -25 đến 85 ℃ (không đóng băng)
Độ ẩm môi trường hoạt động: 35 đến 85% (không ngưng tụ)
Lưu trữ: 35 đến 85% (không ngưng tụ)
Điện trở cách điện giữa các bộ phận được sạc và vỏ: 100 MΩ phút (ở 500 VDC)
Độ bền điện môi giữa các bộ phận được sạc và vỏ: 500 VAC 50/60Hz 1 phút
Khả năng chống rung: 10 đến 500Hz, 2mm hoặc 150 m/S2 biên độ kép cho 11 phút 3 lần mỗi lần theo hướng x, Y và Z
Phá hủy khả năng chống sốc: 1000 m/S2 cho 3 lần mỗi lần theo hướng x, Y và Z
Mức độ bảo vệ IEC: IP64
Tiêu chuẩn công ty: chống dầu
Phương thức kết nối mô hình có dây trước (Chiều dài cáp: 2 m)
Vỏ Vật liệu: Hợp kim kẽm
Đơn vị chính: Nhôm
Trục: SUS420J2
Gói trọng lượng: Xấp xỉ. 400g
